简介：环链斗式提升机结构简单，运行平稳，掏取式装料
适用物料：粉状、粒状、小块状物料
应用领域：煤、水泥、碎石、砂子、化肥、粮食等
全国统一销售热线:

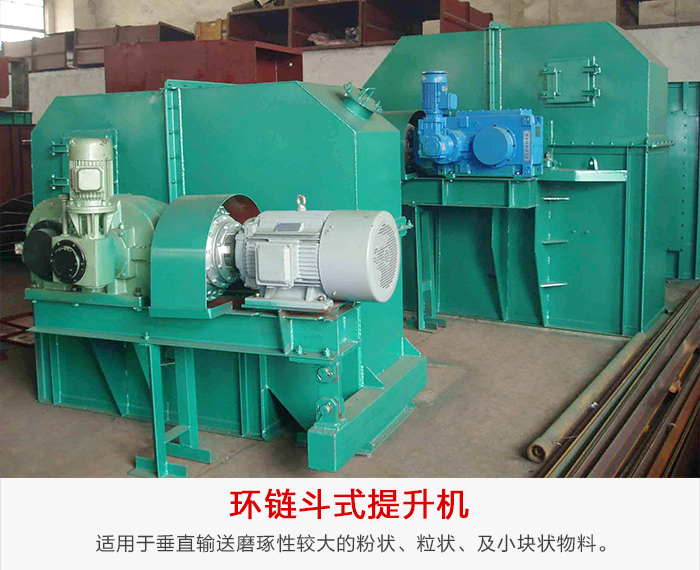

环链斗式提升机适用于垂直输送磨琢性较大的粉状、粒状、及小块状物料，如粮食、煤、水泥、碎矿石等,输送高度不超过40m，其特点为，结构简单，运行平稳，掏取式装料，混合式或重力卸料，轮缘采用组合链轮，更换方便，链轮轮缘经特殊处理寿命长，下部如采用重力自动张紧装置，能保持恒定的张力，避免打滑或脱链，同时在料斗遇阻时，有一定的容让性能够有效地保护运动部件，物料温度不超过250℃。

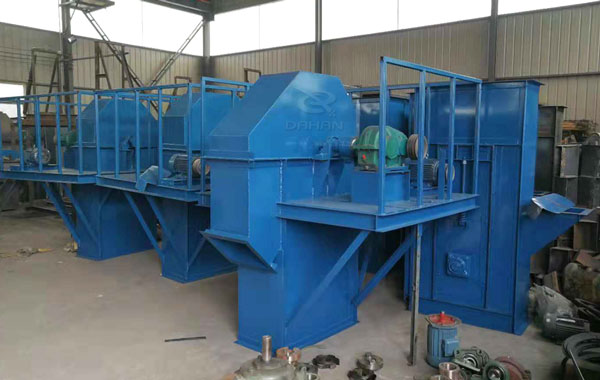

我公司生产的HL型环链离心斗式提升机，由运动部分（料斗与牵引链条）、带有传动链轮的上部区段、带有拉紧轮的下部区段、中间机壳、驱动装置、逆止制动装置等组成（见下图）。本提升机的料斗为间断式布置，利用“掏取法”进行装载，“离心投料法”卸料。本提升机的牵引机构是两根环形链条.我公司生产的HL型环链离心斗式提升机，由运动部分（料斗与牵引链条）、带有传动链轮的上部区段、带有拉紧轮的下部区段、中间机壳、驱动装置、逆止制动装置等组成（见下图）。本提升机的料斗为间断式布置，利用“掏取法”进行装载，“离心投料法”卸料。HL型斗式提升机的牵引机构是两根环形链条。

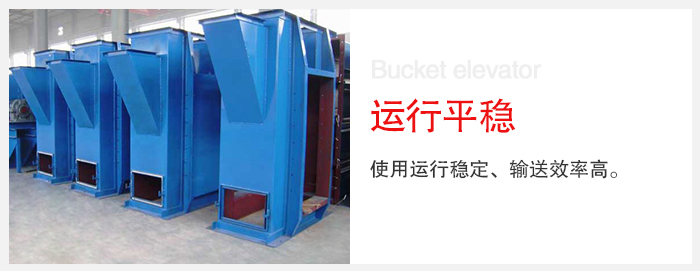

1、运行平稳、输送效率高。

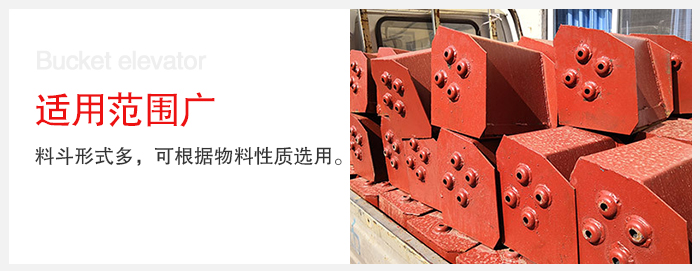

2、料斗形式多，可根据物料性质选用。

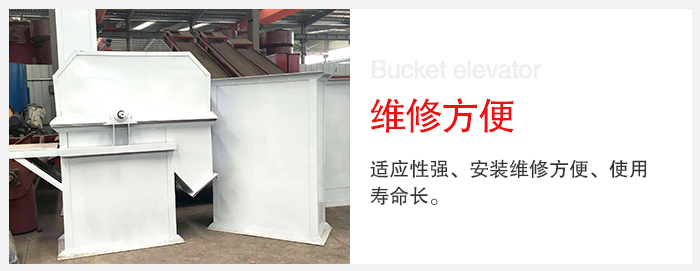

3、适应性强、安装维修方便、使用寿命长。

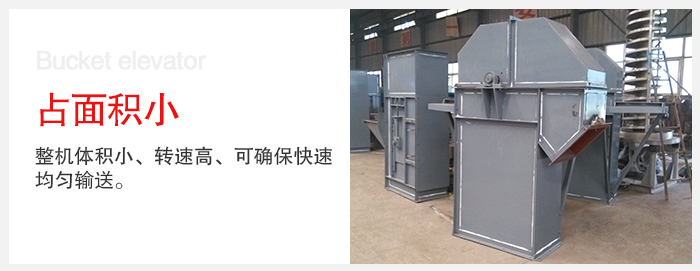

4、整机体积小、转速高、可确保快速均匀输送。
|
项 目 |
提 升 机 型 号 |
||||||||
|
HL300 |
HL400 |
||||||||
|
S制法 |
Q制法 |
S制法 |
Q制法 |
||||||
|
输送能力，平方米/小时 |
28 |
16 |
47.2 |
30 |
|||||
|
料斗容量，升 |
5.2 |
4.4 |
10.5 |
10 |
|||||
|
斗距，毫米 |
500 |
500 |
600 |
600 |
|||||
|
运行部分（料斗牵引链条） 公斤/米 |
24.8 |
24 |
29.2
|
28.3 |
|||||
|
牵引链条 |
型式 |
锻造环形链 |
|||||||
|
园钢直径（毫米） |
18 |
18 |
|||||||
|
节距 （毫米） |
50 |
50 |
|||||||
|
破断强度（公斤） |
12800 |
12800 |
|||||||
|
料斗运动速度（米/秒） |
1.25 |
1.25 |
|||||||
|
传动链条轴转数（转/分） |
37.5 |
37.5 |
|||||||
|
输送物料的散状比重 |
H,米 |
N,千瓦 |
H,米 |
N,千瓦 |
H,米 |
N,千瓦 |
H,米 |
N,千瓦 |
|
|
0.8 |
59 |
6.35 |
64 |
4.36 |
30 |
7 |
33 |
6.3 |
|
|
1.0 |
52 |
7.55 |
60 |
5.12 |
27 |
7.6 |
30 |
7 |
|
|
1.25 |
41 |
8.7 |
49 |
5.3 |
23 |
||||
